トップページ>製品一覧>HDMIセレクター( 8ch) HSWT-800

HDMI 8chセレクター HSWT-800(EDIDエミュレータ機能搭載)

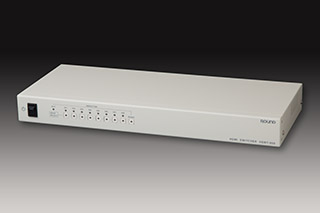

HDMI8chセレクタ HSWT-800

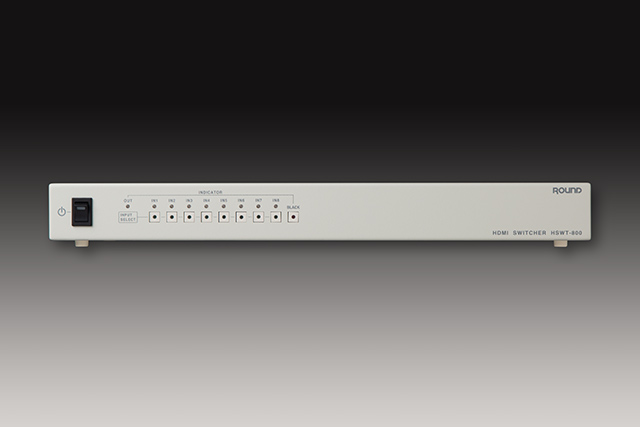

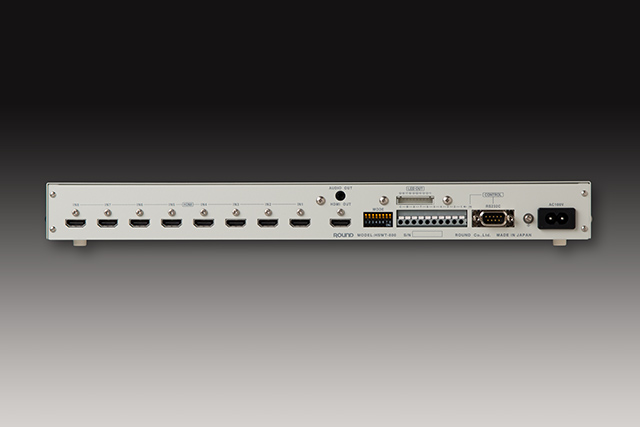

正面拡大図    背面拡大図
品 名 HDMIセレクター(8ch)
型 番 HSWT-800
価 格 直販価格 99,800円+税
資 料 取扱説明書(PDF:1.15MB)
製品外形寸法図(PDF:116KB)
オンラインショップへ

HDMI規格Ver1.4/HDCP規格Rev1.4に対応

・3D映像に対応しています。
・DVI-D入出力にも自動認識対応しています。

業務用途に特化した耐久性と安定性

・工場、オフィスなど業務用途を考慮した高品質設計です。
・安心の国内生産で、長期間のメンテナンスにも対応可能です。
・HDMIケーブルの抜け止め防止パーツ取付ネジを標準装備。

シリアル通信、パラレル接続など外部制御が可能

・RS232C通信や接点信号による外部から制御機能を備えています。
・外部制御に対応しているので、操作盤との連動や機器組込みに最適です。
・セレクト状態を外部表示(LED)に出力できるコネクタを装備しているので、外部コントロールからの
 操作結果をオリジナル製作のセレクト確認表示(LED)に反映できます。

操作ユニット(オプション)でチャンネル選択

・卓上でチャンネルを切り替えることができます。
・コンパクトサイズで設置場所を選びません。

型番:ESW-001
寸法:139mm(W)×55mm(D)×26.5mm(H)
重量:250g以下

ブラックアウト、OSD機能搭載

・ブラックアウト(無表示)をボタンを備え、一時的に映像(音声)出力を停止することができます。
・OSD(On Screen Display)機能を搭載し、映像のチャンネル番号を表示することができます。

EDID情報のモード設定に対応

・EDID情報の自動取得と固定解像度モードを選択することができます。
・HSWT-800本体に内蔵された7種類の固定解像度から選択することができます。
 固定解像度:1280×720、1280×1024、1366×768、1440×900、1600×900、1920×1080、1920×1200

⾳声抽出やHDMI分配器との併⽤に対応

・HDMI信号に含まれる音声を抽出して選択チャンネルの音声をAUDIO OUT端子から出力することが可能です。
・当社HDMI2分配器SPLH-200や4分配器SPLH-400との併用で複数のモニタに同時出力することが可能です。

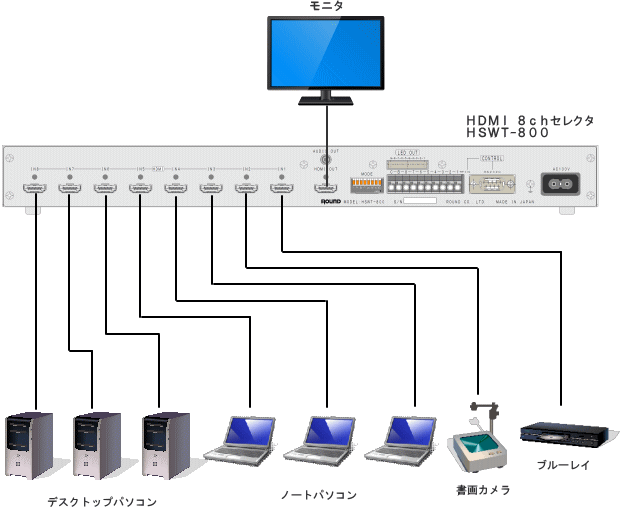

HSWT-800 結線図


HDMI8chセレクタ HSET-800 結線図
 ※ 接続機器またはモニタがDVI-Dコネクタの場合は変換コネクタを利用して接続してください。

 カスタマイズについて

機器の仕様変更、制御プログラムの開発など、あらゆるご要望にお応え致します。
1台~量産まで御社専用製品としてご提供させて頂きます。
