トップページ＞製品一覧＞HDMI4chセレクター MD-410

マルチ表示機能付 HDMI4chセレクター MD-410（EDIDエミュレータ機能搭載）

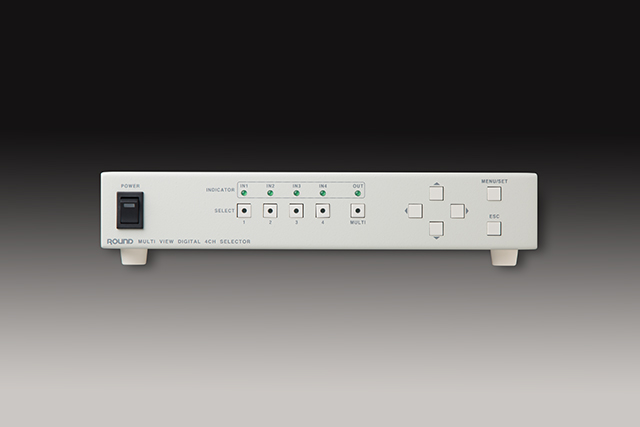

マルチ表示機能付HDMIセレクターMD-410
品　名 マルチ表示機能付
HDMI4chセレクター
型　番 MD-410
価　格 直販価格　198,000円＋税
資　料 取扱説明書（PDF:1.75MB）
オンラインショップへ

完全ハードウェア方式の画面分割表示に対応

MD-410はパソコンやAV機器の画面を1台のモニタで画面分割表示（マルチ表示）および切替選択ができる業務用のHDMIセレクターです。
従来のアナログRGB信号やビデオ信号とことなり、FULLHD（1920×1080ドット）の解像度の画像を劣化させることなく、鮮明に表示することができます。
また、画面分割表示機能は完全ハードウェア方式を採用し、ソフトウェアをインストールする必要がありません。ケーブルをつなげばすぐに使用することができます。

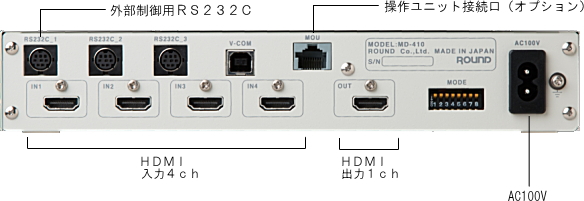

マルチ表示対応HDMIセレクターMD-410　背面図

1秒間60フレームのリアルタイム画面更新を実現

パソコンやAV機器からの入力画像を4入力同時に取り込み 、すべての画面を完全リアルタイム（1秒 60フレーム）で表示することができます。HDCPにも対応しているので、著作権保護の暗号化された映画の再生も可能です。

多彩なマルチ表示モードを用意

用途により表示モードを選択することができます。

マルチレイアウト（分割画面）　シングル画面表示 マルチレイアウト（分割画面）　均等4分割表示
＜シングルモード＞
選択されたパソコン画面を単一表示します。		 ＜均等分割モード＞
4画面を均等分割表示します。

マルチレイアウト（分割画面）　3-1分割表示 マルチレイアウト（分割画面）　ピクチャーインピクチャー表示
＜３－１モード＞
選択されたパソコン画面を大きく表示して、その他の画面は小さく表示します。		 ＜P in Pモード＞
選択されたパソコン画面内にその他の画面を縮小表示します。

マルチレイアウト（分割画面）　入力信号自動分割表示
＜自動分割モード＞
入力信号数に応じて画面を自動でレイアウトします。

様々な入力/出力解像度の設定が可能

MD-410は設定したEDID情報を入力機器に返す機能を備えています。入力機器のON、OFFなどで出力解像度が異なってしまうなどのトラブルを回避することができます。
出力画像はモニタ解像度に合わせて、FULLHD（1920×1080）やSXGA（1240×1024）など10種類から選択することができます。4入力それぞれが異なる解像度でも、設定された出力解像度のエリアで最適に分割表示ができるように自動で縮小します。

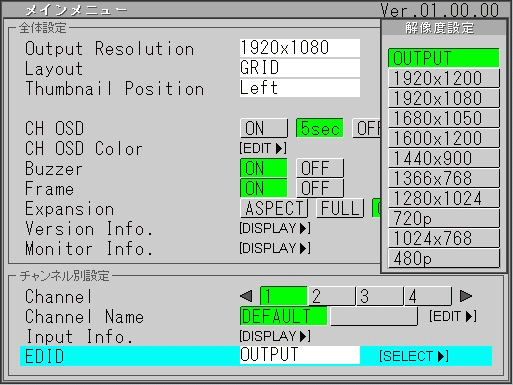

マルチ表示対応HDMIセレクターMD-410　詳細設定メニュー画面

入力映像のチャンネル名を表示（OSD機能)

入力画像に表示するチャンネル名（最大8文字）を数字、アルファベットから選択することができます。
オフィスや工場で監視用途で使用する場合にパソコンやカメラの名前などで表示させておくと、一目で画像の種類を区別することができます。

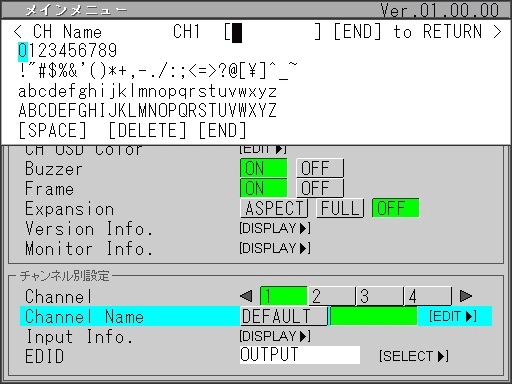

マルチ表示対応HDMIセレクターMD-410　OSD表示機能

USBコンソールセレクター(別売)でキーボード、マウス操作に対応

USBコンソールセレクターKMS-910はMD-410の切替操作に連動してキーボードとマウスを切り替えることができる装置です。
シングル画面はもちろんマルチ画面でも、選択中のチャンネルをリモート操作することが可能です。
最大４台のパソコンを１ヶ所からの操作に集約できるので、パソコン切替器（KVMスイッチ）としてご利用頂くことが可能です。

オプション製品ページ

専用操作ユニット(別売)で切替操作も簡単

専用操作ユニットMOU-3はMD-410本体から離れた場所でチャンネルやマルチ表示レイアウトを切り替えることができる装置です。
頻繁にチャンネル切替が想定される監視業務などのご利用に最適です。
１つのボタンに１機能が割り当てされているので、操作も簡単で煩わしさも一切ありません。

オプション製品ページ

RS232C通信制御に対応

監視システムや工場ラインなどシステムへの組み込み時に外部制御でホットキー操作や本体のボタンと同じ操作が行えるようにRS232C通信用端子を設けています。
制御方法やコマンド仕様については、当社営業部（TEL:0774-33-5282）までお問い合わせください。

MD-410　結線図

● 工場やオフィスの監視業務
● 展示会や発表会などのデジタルサイネージ
● 複数の映像を共有した会議や講演会など

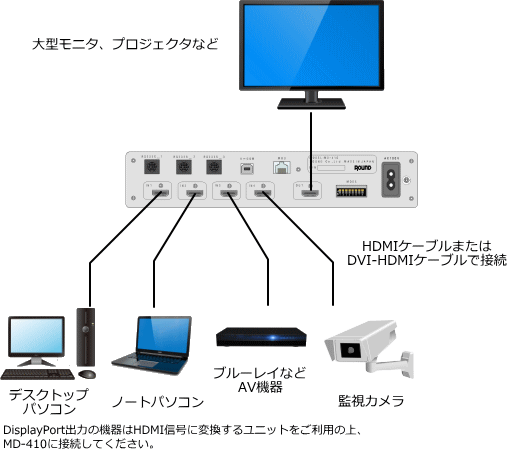

マルチ表示対応HDMIセレクターMD-410　接続図
 カスタマイズについて

機器の仕様変更、制御プログラムの開発など、あらゆるご要望にお応え致します。
1台～量産まで御社専用製品としてご提供させて頂きます。
お問い合わせ

製品に関するご質問、カスタマイズのご相談、ご購入方法などのお問い合わせは下記で承っております。
TEL:0774-33-5282　受付時間　平日 午前9時～午後5時まで
FAX:0774-33-5297　受付時間　24時間　※ご回答は翌日になる場合があります。
メールでお問い合わせを頂く方はこちらからお願い致します。メールでお問い合わせ
