デジタル片方向画像配信システム T-route 2000


画像・音声仕様

画像配信方式
(先生⇒学習者)
ハードウェア方式
音声配信方式
(先生⇒学習者)
ハードウェア方式
接続方式 LANケーブルによるデージーチェーン方式

ハードウェア機器仕様

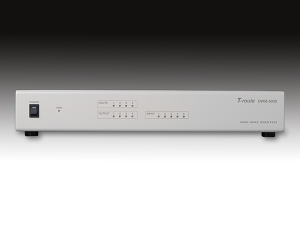

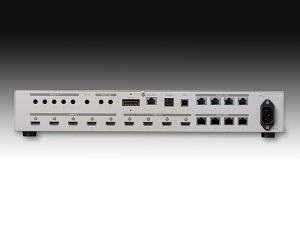

デジタル映像マスターユニット


型番  OWM-5000
対応解像度 800×600~1920×1200(ドット)
※1920×1200ドット対応はDVI-D接続
入力端子 HDMI×5
音声(ステレオ3.5Φ)×5
マイク(ステレオ3.5Φ)×1
出力端子 HDMI×4
音声(ステレオ3.5Φ)×2 ※マイク音はミキシングして出力
中間モニタ配信用LANコネクタ×4
制御用LANコネクタ×4
外形寸法 W430mm×D270mm×H66mm
重量  4kg以下
電源  AC100V(50/60 Hz)
その他  教員PC用HDMI 2分配器 1台付属
HDCP対応
DVII-D端子の場合は変換コネクタをご利用ください。

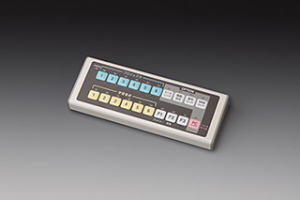

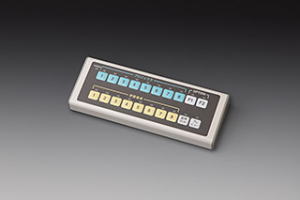

操作ユニット


型番   OPU-1SE / OPU-1TH(授業支援ソフト利用時)
外形寸法 W196mm×D75mm×H29mm
重量 0.4kg以下
電源 マスターユニットより供給

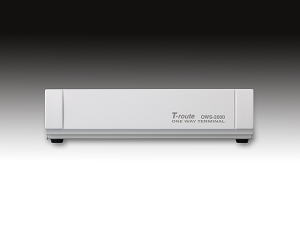

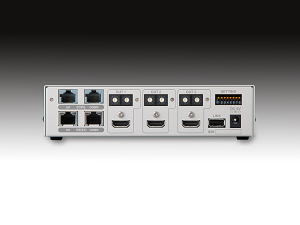

学習者ユニット


型番  OWS-2000
対応解像度 800×600~1920×1200(ドット)
※1920×1200ドット対応はDVI-D接続
接続端子 HDMI×3
USB×1 ※USB感知式OA連動タップ専用
中間モニタ配信用LANコネクタ
制御用LANコネクタ
外形寸法 W180mm×D100mm×H44mm
重量 1kg以下
電源 DC6V(付属のACアダプタ使用)
その他  HDCP対応
DVII-D端子の場合は変換コネクタをご利用ください。

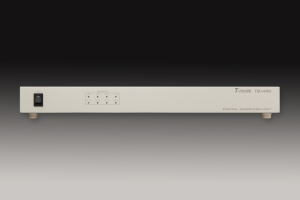

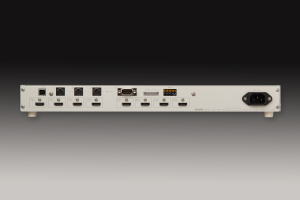

デジタルシームレスユニット


型番  TSU-4400
対応解像度 800×600~1920×1200(ドット)
※1920×1200ドット対応はDVI-D接続
入力端子 HDMI×4
出力端子 HDMI×4
D-sub9pin(オス)×1※制御用
MinDIN8pin×3
外形寸法 W430mm×D200mm×H44mm
重量  2.5kg以下
電源  AC100V(50/60 Hz)
その他  HDCP対応
DVII-D端子の場合は変換コネクタをご利用ください。
