マルチ表示機能付き パソコン切替器 RPM-4N/RPM-4W

マルチ表示機能付パソコン切替器RPM-4N/RPM-4W
品 名 マルチ表示機能付き
パソコン切替器

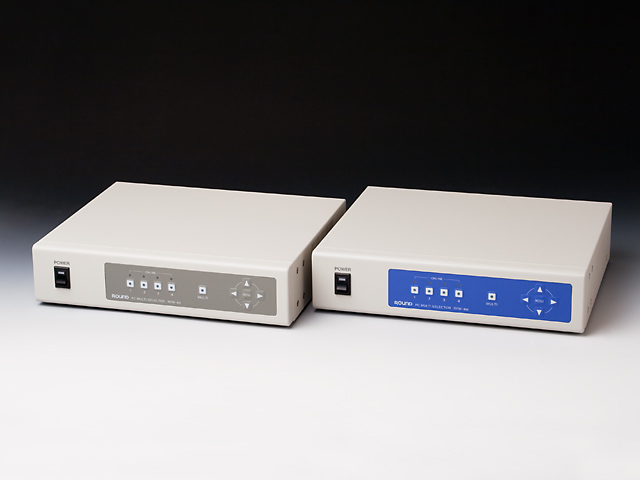

型 番 RPM-4N※写真左
RPM-4W※写真右
価 格 直販価格 188,000円+税
資 料 取扱説明書(PDF:637KB)
操作早見表(PDF/107KB)
製品外形寸法図(PDF:11KB)
オンラインショップへ

最大4台のパソコン画面を一度に確認できるマルチ表示対応

パソコン4台分の画面を1台のモニタでマルチ表示できる業務用のパソコン切替器です。
一般的なパソコン切替器と異なり、1つのパソコン画面を操作中でも他の画面の状態を確認することができます。
また、用途により表示モードを選択することができます。

RPM-4N/RPM-4W共通 】 【 RPM-4W 】
RPM-4N シングル画面 RPM-4W シングル画面
シングルモード(スルー画面):選択画面を単一表示します。

RPM-4N 均等4分割表示 RPM-4W 均等4分割表示
 均等分割モード:4画面を均等表示します。

 RPM-4N 4-1画面表示  RPM-4W 4-1画面表示
 4-1画面モード:選択画面を大きく表示して、その他の画面は小さく表示します。

 RPM-4N 自動分割表示  RPM-4W 自動分割表示
 自動分割モード:入力RGB信号数に応じて画面を自動でレイアウトします。

RPM-4N 縦割画面表示   RPM-4W 縦割画面表示
縦割表示モード:入力映像を縦長に表示します。

RPM-4N 横割画面表示   RPM-4W 横割画面表示
横割表示モード:入力映像を横長に表示します。

マルチ画面はSXGA(1280×1024)に対応

入力、出力解像度ともSXGA対応で、繊細かつ大きな画面でマルチ表示を見ることができます。
また、操作選択された画面は自動的に高速画面更新モードになり、RGBカメラ画像など動きのある画面でも滑らかに表示することができます。
RPM-4WはWXGA対応で、大型ワイドモニタへの出力などに最適です。

パソコンに負荷を掛けません

マルチ画面表示機能に完全ハードウェア方式を採用しているので、パソコンにソフトウェアをインストールする必要がなく、パソコン本体やネットワークに一切負荷をかけません。ケーブルをつなげば、すぐに使用することができます。

監視用・防犯用としても有効です

通常作業はシングル画面表示のサブモニタで行い、メインモニタは常時マルチ表示で監視用として使用することができます。パソコンやRGBカメラを使った監視・防犯システムに効果を発揮します。

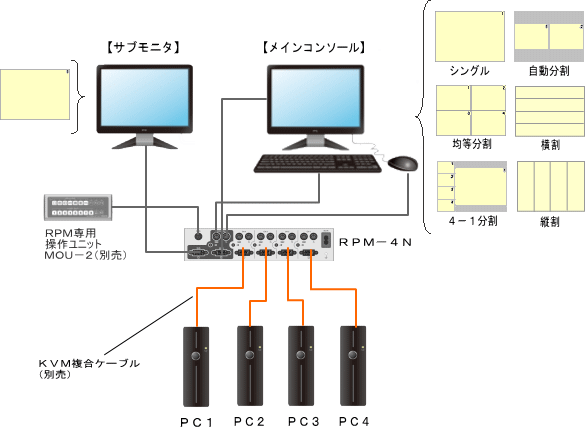

マルチ表示機能付パソコン切替器RPM-4N/RPM-4W 結線図
選択画面の音声をステレオ音声で出力することができます。※選択された画面の音声のみ

コンソールを集約して省スペース化

1組のPS/2マウス、PS/2キーボード、モニタで4台のパソコンを操作・管理ができるので、操作のために席を移動する必要がありません。省エネと省スペースに効果を発揮します。

フロントパネルのスイッチに多彩なメニューをご用意

本体のスイッチパネルでチャンネル切替を行うことができます。
さらに入力映像名表示設定、マルチレイアウト表示設定、分割表示枠ON・OFF、表示位置補正、入出力解像度設定、入力映像の明るさ・コントラスト調整など、好みに合わせた詳細設定が可能です。

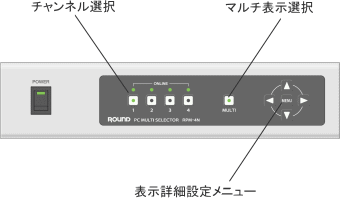

RPM-4N 筐体前面

コントロールは全てホットキー対応

チャンネル切替や表示モードの変更など,全機能をホットキーでコントロールすることができます。
RPM-4N、RPM-4Wにキーボードを接続されない場合は別売の操作ユニットをご用意しています。
操作ユニットMOU-2(別売)を使用すれば、ボタン1つで誰でも簡単に操作ができます。
RPM-4N/RPM-4W専用操作ユニット MOU-2 RPM専用操作ユニット
MOU-2

RS232C通信制御に対応

ホットキー操作と同じ操作が外部制御で行えるようにRS232C通信用端子を設けております。
※別売の専用RS232C通信ケーブル(M-877)をご使用ください。
1.制御コマンド表(PDF/220KB)
2.M-877ケーブル仕様書(PDF/166KB)

KVMエクステンダーとの併用でリモート操作に対応


遠隔操作したいパソコンやコンソールの間にKVMエクステンダーを挿入するだけで、20~200m延長することができます。
KVMエクステンダーKVM-2600S KVMエクステンダー
KVM-2600S

最大延長:20~200m

マーキングユニットで描画できます

マーキングユニットKMU-4000を併用すれば、マルチ画面や選択画面に描画することができます。
講演会やプレゼンテーションなどの利用におすすめです。
マーキングユニットKMU-4000 マーキングユニット
KMU-4000

ラックに収納できます

筐体側面にラックへ固定ができるように止付け用のネジ穴を標準で装備しています。
RPM-4N/RPM-4W アングル固定用 ネジ穴 アングル固定用
ネジ穴寸法図(PDF/11KB)

 カスタマイズについて

機器の仕様変更、制御プログラムの開発など、あらゆるご要望にお応え致します。
1台~量産まで御社専用製品としてご提供させて頂きます。
お問い合わせ

製品に関するご質問、カスタマイズのご相談、ご購入方法などのお問い合わせは下記で承っております。
TEL:0774-33-5282 受付時間 平日 午前9時~午後5時まで
FAX:0774-33-5297 受付時間 24時間 ※ご回答は翌日になる場合があります。
メールでお問い合わせを頂く方はこちらからのお願い致します。メールでお問い合わせ
