マルチ表示機能付き パソコン切替器 RPM-8

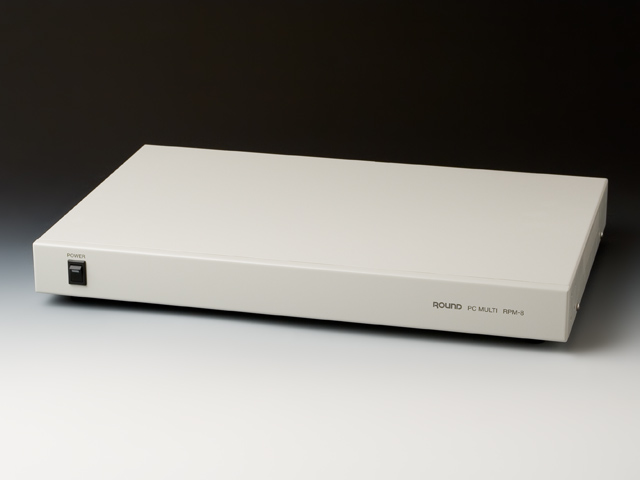

マルチ表示機能付パソコン切替器 RPM-8
品 名 マルチ表示機能付き
パソコン切替器
型 番 RPM-8<販売終了>
後継機RPM-800FHD
資 料 取扱説明書(PDF:572KB)
操作早見表(PDF/109KB)
製品外形寸法図(PDF:13KB)

最大8台のパソコン画面を一度に確認できるマルチ表示対応

パソコン8台分の画面を1台のモニタでマルチ表示できる業務用のパソコン切替器です。
一般的なパソコン切替器と異なり、1つのパソコン画面を操作中でも他の画面の状態を確認することができます。
また、用途により表示モードを選択することができます。

RPM-8 シングル画面 RPM-8 均等8分割表示
シングルモード(スルー画面)
選択画面を単一表示します。
均等分割モード
8画面を均等表示します。

RPM-8 8-1画面表示 RPM-8 自動分割表示
 8-1画面モード
選択画面を大きく表示して、
その他の画面は小さく表示します。
自動分割モード
入力RGB信号数に応じて画面を
自動でレイアウトします。

マルチ画面はSXGA(1280×1024)に対応

入力、出力解像度ともSXGA対応で、繊細かつ大きな画面でマルチ表示を見ることができます。
また、操作選択された画面は自動的に高速画面更新モードになり、RGBカメラ画像など動きのある画面でも滑らかに表示することができます。

パソコンに負荷を掛けません

マルチ画面表示機能に完全ハードウェア方式を採用しているので、パソコンにソフトウェアをインストールする必要がなく、パソコン本体やネットワークに一切負荷をかけません。ケーブルをつなげば、すぐに使用することができます。

2つのコンソールで操作ができます

コンソールAのモニタはシングル/マルチの表示を切り替えることができます。コンソールBのモニタはシングル画面のみ表示することができます。それぞれのコンソールで異なるチャンネルを選択することができます。
マルチ表示機能付パソコン切替器RPM-8 結線図

コンソールを集約して省スペース化

1組または2組のPS/2マウス、PS/2キーボード、モニタで8台のパソコンを操作・管理ができるので、操作のために席を移動する必要がありません。省エネと省スペースに効果を発揮します。

コントロールは全てホットキーで対応

チャンネル切替や表示モードの変更など、全機能をホットキーでコントロールすることができます。

RS232C通信制御に対応

ホットキー操作と同じ操作が外部制御で行えるようにRS232C通信用端子を設けております。
※別売の専用RS232C通信ケーブル(M-877)をご使用ください。
1.制御コマンド表(PDF/186KB)
2.M-877ケーブル仕様書(PDF/166KB)

マーキングユニットで描画

マーキングユニットKMU-4000を併用すれば、マルチ画面や選択画面に描画することができます。
講演会やプレゼンテーションなどの利用におすすめです。

マーキングユニットKMU-4000 マーキングユニット
KMU-4000

ラックに収納できます

筐体側面にラックへ固定ができるように止付け用のネジ穴を標準で装備しています。
別売にて取付アングルもご用意しております。
RPM-8用 ラック固定アングル アングル固定用
ネジ穴寸法図(PDF/13KB)

 カスタマイズについて

機器の仕様変更、制御プログラムの開発など、あらゆるご要望にお応え致します。
1台~量産まで御社専用製品としてご提供させて頂きます。
お問い合わせ

製品に関するご質問、カスタマイズのご相談、ご購入方法などのお問い合わせは下記で承っております。
TEL:0774-33-5282 受付時間 平日 午前9時~午後5時まで
FAX:0774-33-5297 受付時間 24時間 ※ご回答は翌日になる場合があります。
メールでお問い合わせを頂く方はこちらからお願い致します。メールでお問い合わせ
